通用规格
| 参数 | 数值 | 单位 | 说明 | |||||||||||||||
| 电源电压 | 7-32 | V dc | 电源信号经过内部滤波、抑制和调节，但我们建议使用低噪声电源以防止噪声耦合至传感器。 | |||||||||||||||
| 工作电流 | 20 15 10 |
mA |
供电电流会根据施加到传感器的电压值而变化 7V 12V24V |
|||||||||||||||
| 工作温度 | - 40 ~ 85 | °C | 此为最大工作温度范围。 | |||||||||||||||
| 低通滤波器的频率响应 | 3 | Hz | 输出端配备二阶低通滤波器，截止频率为3Hz ，衰减幅度为-3dB 。该参数可针对OEM应用进行工厂配置。 | |||||||||||||||
| 机械性休克 | 5000 | G | 内部传感器5000G的冲击存活限值为0.5毫秒。 | |||||||||||||||
| 0°输出电平 | 2.5 | V | 为获得最佳零点精度，可调整部件的安装位置。 | |||||||||||||||
| 输出阻抗 | 100 | Ω | ||||||||||||||||
| 输出范围 | 0.5 - 4.5 | V | ||||||||||||||||
| 电缆 | 0.5 | m | 4芯编织屏蔽电缆，配黑色PUR护套 | |||||||||||||||
| 连接器 | 超级密封 | - | 过模制AMP Superseal 1.5系列四极连接器。 | |||||||||||||||
| 防护等级 | IP67 | - | 适用于外壳、 电缆、密封圈及连接器。该密封圈不适用于柔性电缆的安装，否则可能影响密封性能。 | |||||||||||||||
| 重量 | 120 | g | 包括电缆。 | |||||||||||||||
| 尺寸 宽度 长度 高度 |
70.5 45 14.5 |
mm mm mm |
||||||||||||||||
性能参数
| 参数 | TDR-2-25 | TDR-2-45 | TDR-2-90 | 单位 | ||||||||||||
| 测量范围 | ±25 | ±45 | ±90 | ° | ||||||||||||
| 零偏误误差 | ±0.02 | ±0.03 | ±0.04 | ° | ||||||||||||
| 准确度（20°C） | ±0.05 | ±0. 1 | ±0. 15 | ° | ||||||||||||
| 缩放因子 | 80 | 44.44 | 22.22 | mV / ° | ||||||||||||
| 温度错误 零漂移 灵敏度漂移 |
±0.002 ±0.002 |
° / °C % / °C |
||||||||||||||
| 精度（-10 至 60°C） | ±0. 12 | ±0. 18 | ±0.25 | ° | ||||||||||||
| 长期稳定性 | ±0.01 | ±0.01 | ±0.01 | ° | ||||||||||||
| 分辨率（@3Hz带宽） | 0.002 | 0.003 | 0.005 | ° | ||||||||||||

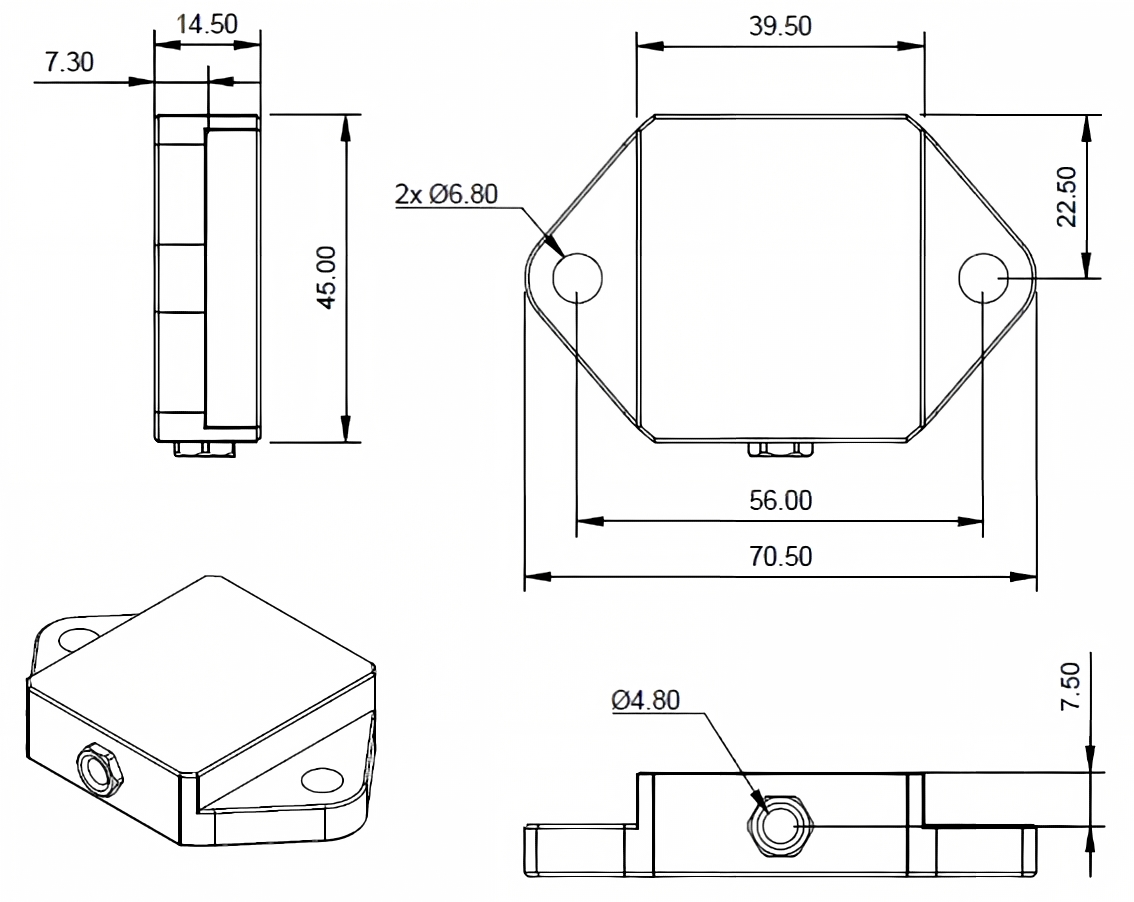

外形尺寸

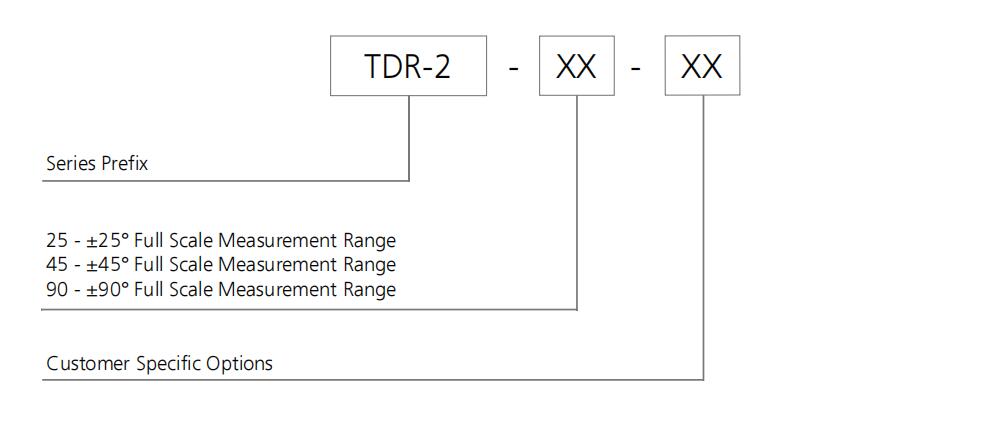

选型参考
