通用规格
| 参数 | 数值 | 单位 | 注释 |
| 电源电压 |
9月30日 | V dc | 电源信号经过内部滤波、抑制和调节，但我们建议使用低噪声电源以防止噪声耦合至传感器。 |
| 工作电流 | 16 35 |
mA | 在24V电源供电时，负满量程范围下的数值（输出电流4 mA）； 在24V电源供电时，正满量程范围下的数值（输出电流20 mA）。 |
| 工作温度 | -40 to 85 | ℃ | 最大工作温度范围。可根据要求在-20°C至70°C范围内对设备进行校准。 |
| RS232输出速率 | 38400 | bps | 通过数字接口，比特率可在115.2k、57.6k、38.4k、19.2k、9.6k、4.8k及2.4k之间调节。 |
| RS232数据格式 | 38.4, 8,1,N | 1个起始位，8个数据位，1个停止位，无奇偶校验位 | |
| 低通滤波器频率 | 1 | Hz | 配备低通滤波器，可通过控制指令在16Hz至0.125Hz范围内调节。默认设置为1Hz。 |
| 机械性休克 | 5000 | G | 内部传感器5000G在0.5毫秒内的冲击存活限值 |
| 重量 | 45 | g | 不含电缆。 |
| 线缆 | 2 | m | 5芯电缆，带聚氨酯护套 |
| 连接器 | M12x5公螺纹 | 模制式雄性M12连接器，A型编码 | |
| 防护等级 | IP67 | 密封等级适用于外壳及电缆接头。该接头不适用于柔性电缆的安装，否则可能影响其密封性能。 | |
| 模拟输出 | 4月20日 | mA | 输出值随角度变化呈线性关系。该比例关系可通过RS232接口调节（），并可预设为±30°、90°或180°，具体取决于产品型号。 |
性能规格
| 参数 | 数值 | 单位 | 注释 |
| 数字输出测量范围 | ±180 | ° | 该设备可在±180°范围内进行校准，并可通过RS232接口输出测量结果，且不受模拟输出量程设置的影响。测量方向及零位位置均可通过RS232命令进行调节。所有设置均存储于非易失性存储器中，并在设备关闭后仍保持有效。 |
|
模拟输出测量范围 从最小值到最大值，可通过 RS232 进行调节 默认范围，取决于订购的PN编号 |
±1 to ±180 ±30, ±90, or ±180 |
° ° |
测量方向及零位位置可通过RS232命令进行调节。设置参数存储于非易失性存储器中，并在设备关机后仍保持有效。可定义模拟输出范围的最小值与最大值，用户可通过RS232命令将其从±1°调整至±180°；并根据指定产品编号设定默认模拟输出范围。 |
| 精度：@20°C | ±0.03 | ° | 此值表示设备处于室温（20°C）时，在测量范围内任意点处测量值与显示值之间的最大误差。该数值包含跨轴误差。 |
|
温度误差（未补偿） 零点漂移 灵敏度漂移 |
±0.002 ±0.003 |
°/°C %/°C |
温度误差主要表现为两种形式：零点漂移和灵敏度漂移。这些数值分别表示标准设备与经过补偿处理后的设备所能出现的最大误差。 当设备安装在水平面上且处于零位时，该数值即表示温度每升高1°C时输出角度的最大偏移量； 而温度变化会导致传感器输出信号的灵敏度发生变化。由此导致的测量误差按以下公式计算： Esd = SD × ∆T ×θ，其中： Esd为因灵敏度温度变化引起的输出值变化（单位：度）； SD为上表规定的灵敏度漂移值（0.014%）； ∆T为温度变化量（单位：℃）； θ为所涉倾角计轴线 |
|
温度误差（含补偿） 零点漂移 灵敏度漂移 |
±0.001 ±0.001 |
°/°C %/°C |
|
| 精度：-10 至 60°C（未补偿） | ±0.15 | ° | 此为在指定温度范围内、未进行单独温度补偿的情况下，测量范围内任意温度点处实测值与显示值之间的最大误差。 |
| 精度：-10 至 60°C（已补偿） | ±0.05 | ° | 此为在校准温度范围内、采用单独温度补偿条件下，测量范围内任意温度点处实测值与显示值之间的最大误差。 |
| 长期稳定性 | ±0.01 | ° | 稳定性取决于环境条件（温度、冲击、振动及电源供应）。该数据基于在理想环境中持续供电的条件下得出。 |
| 分辨率（使用1Hz阻尼滤波器） | 0.002 | ° | 分辨率是指输出信号中可测量的最小变化量。 |

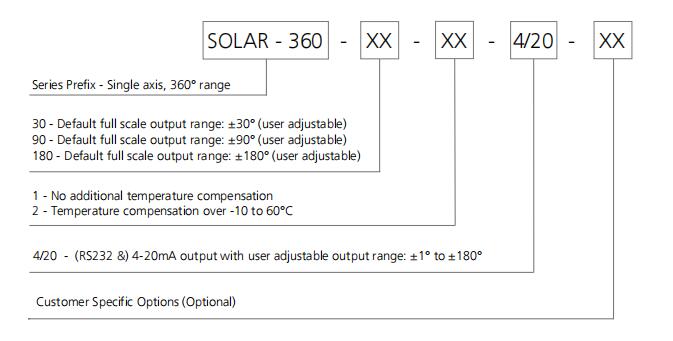

选型参考
产品型号： SOLAR-360-30-2-4/20；
SOLAR-360 单轴 SOLAR系列倾角计，测量范围为360°；
30 4-20 mA模拟输出默认刻度范围为±30°（用户可调节范围：±1°至±180°）;
2 温度补偿范围：-10 至 60°C
4/20 （RS232®）：4-20 mA输出，可调节满量程范围设置（±1° 至 ±180°）
所有型号均标配RS232接口，其测量范围为±180°。
外形尺寸
