通用规格
| 参数 | 数值 | 单位 | 注释 |
| 电源电压 |
19~30 | V dc | 电源系统内部完全隔离，并具备抗瞬态电压能力；内部电源模块均通过CE认证。 |
| 工作电流 |
90 |
mA | 供电电流取决于供电电压。 |
| 工作温度 | -20 to 70 | ℃ | 最大工作温度范围。 |
| 储存温度 | -40 to 85 | ℃ | 最大储存温度范围。 |
| 重量 | 1025 | g | |
| 防护等级 | IP67 | 密封等级适用于外壳及连接器。 | |
| 频率响应 | 1 | Hz | 此为二阶数字滤波器的低通截止频率，可通过ModBus控制命令在0.125至7 Hz范围内调节。 |
| 物理接口 选项 1 |
以太网 10BaseT | 采用10兆比特以太网接口（兼容10/100/1000兆比特设备） | |
| 物理接口 选项 2 |
RS485双线制 | 数据格式：1个起始位、8个数据位、1个停止位，无奇偶校验位。通过数字接口可将比特率调节为115.2 kbit/s、57.6 kbit/s、38.4 kbit/s、19.2 kbit/s、9.6 kbit/s、4.8 kbit/s或2.4 kbit/s。 | |
| 数据协议 | ModBus over TCP/IP / RS485 |
||
| 默认 IP 地址 | 192.168.16.130 :502 |
g | 默认的静态IP地址用于数据传输，可通过自定义ModBus命令进行更改。ModBus使用的端口为502端口。 |
性能规格
| 参数 | DCL2-05 | DCL2-20 | DCL2-45 | 单位 | 注释 |
| 测量范围 | ±5 | ±20 | ±45 | ° | 定义已校准的测量范围。 |
| 零点偏误差 | ±0.0025 | ±0.0025 | ±0.0025 | ° | 此为设备置于完全水平表面时的最大倾斜角度。零偏置误差可通过机械调节或安装后设置固定偏移值来消除测量误差中的该误差项。 |
| 准确度（20℃） | ±0.0025 | ±0.005 | ±0.01 | ° | 此为设备处于室温（20°C）时，在测量范围内任意点处测得值与显示值之间的最大误差。 |
| 温度误差 零点漂移 灵敏度漂移 |
±0.0002 ±0.002 |
° / °C % / °C |
此为设备处于室温（20°C）时，在测量范围内任意点处测得值与显示值之间的最大误差。 若将设备安装于水平表面的零位位置，则该数值表示温度每变化1°C时输出角度的最大偏移量。 当温度变化时，传感器输出的灵敏度会发生改变。由此导致的测量误差可通过以下公式计算： Esd = SD x ∆T xθ 其中：Esd表示因灵敏度温度变化引起的输出变化量（单位：度）； SD为上表中的灵敏度漂移值； ∆T为温度变化量（单位：℃）； θ为所涉倾角计轴线的当前角度（单位：度）。 |
||
| 准确性0 to 40°C | ±0.006 | ±0.01 | ±0.02 | ° | 此为在校准温度范围内、任意温度条件下、测量范围内任意点处测得值与显示值之间的最大误差（各设备均经过单独特性测试并进行补偿，以实现最佳温度性能）。 |
| 长期稳定性 | ±0.01 | ° | 稳定性取决于环境条件（温度、冲击、振动及电源供应）。该数据基于在理想环境中持续供电的条件下得出。 | ||
| 分辨率（@1Hz带宽） | 0.0002 | 0.0005 | 0.001 | ° | 分辨率是指输出信号中可测量的最小变化量。 |

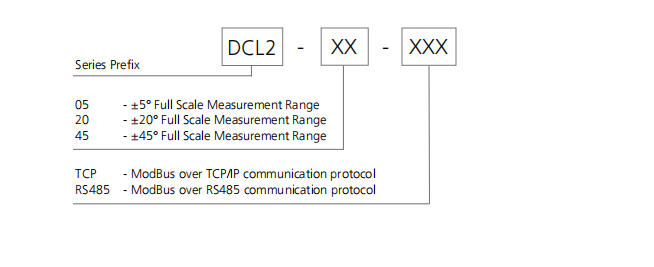

选型参考
外形尺寸
