主な仕様
| CPI-12-DN1 | CPI-24-DN1 | |
| 入力周波数範囲 | 0～300kHz | |
| 信号最大入力レベル | ±30V | |
| 入力抵抗 | 約1MΩ（0～12Vの入力範囲において） | |
| トリガレベル | 0～5V（VRにて可変） | |
| ヒステリヒス | 約200mV （トリガレベル0Vにて±100mV） | |
| ローパスフィルタ | 無し | 0-300kHz |
| 出力電圧レベル | 0～5V（CMOSロジック） | |
| 出力電流 | 20mA max | 40mA max |
| 出力インピーダンス | 約50Ω | |
| 出力遅延時間 | 1.5μs以下 | |
| センサ用電源出力 | +12V±3% 150mA max | 無し |
| 電源範囲 | DC12V（許容範囲：+10V～+18V） | DC24V（許容範囲：+22V～+26V） |
| 消費電流 | 220mA max センサ電源150mA+出力電流20mA時） |
30mA max |
| アイソレーション | 信号入力・センサ電源/信号出力・供給電源 | 信号入力/信号出力/供給電源 |
| 使用周囲温湿度 | 0℃～+50℃/85%RH以下 （結露無きこと） | |
| 保存温湿度範囲 | -10℃～+60℃/85%RH以下 （結露無きこと） | |
| 使用周囲雰囲気 | 腐食性ガスの無きこと | |
| 絶縁抵抗 | DC500Vメガーにて、100MΩ以上 | |
| 外形寸法 | 83(W)×58.5(H)×32.5(D)mm (突起部、BNCコネクタを除く) | |

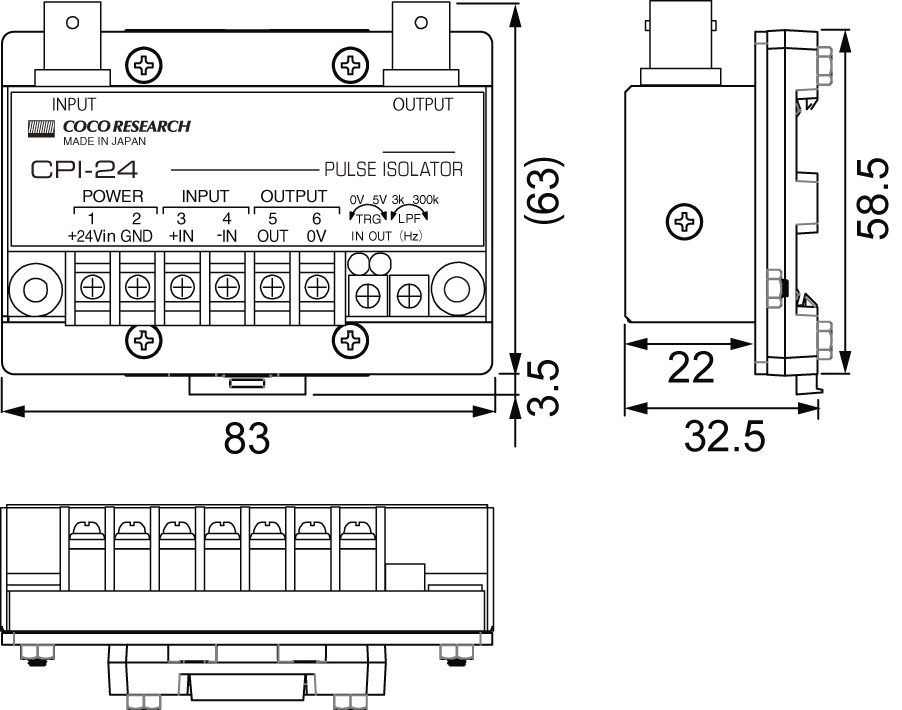

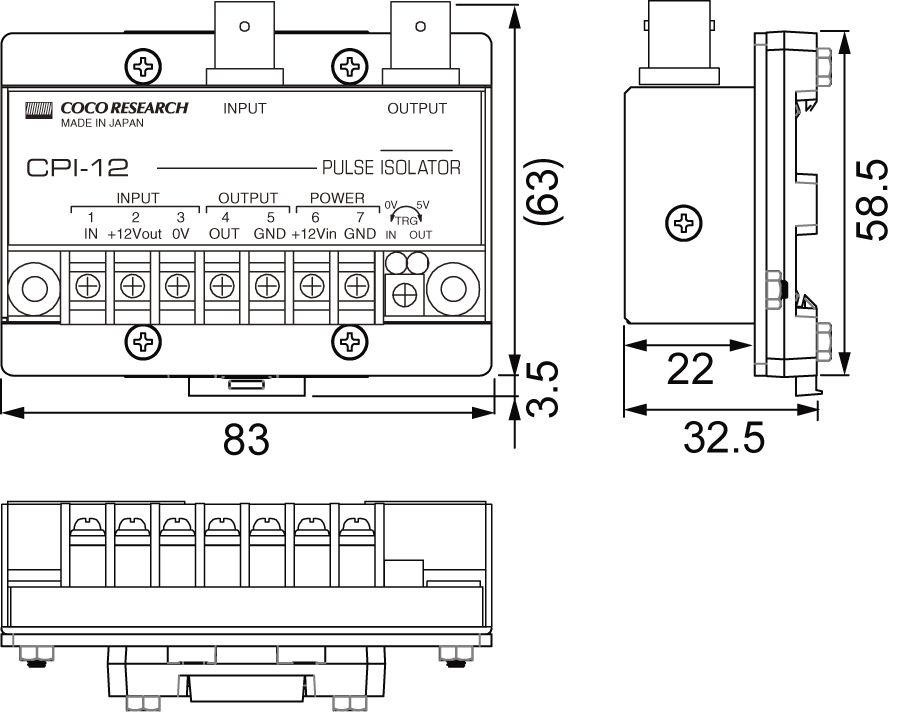

外形寸法図
CPI-24-DN1-1：BNC入出力コネクタなし
CPI-24-DN1-2：BNC入出力コネクタ付き
CPI-12-DN1-1：BNC入出力コネクタなし
CPI-12-DN1-2：BNC入出力コネクタ付き
