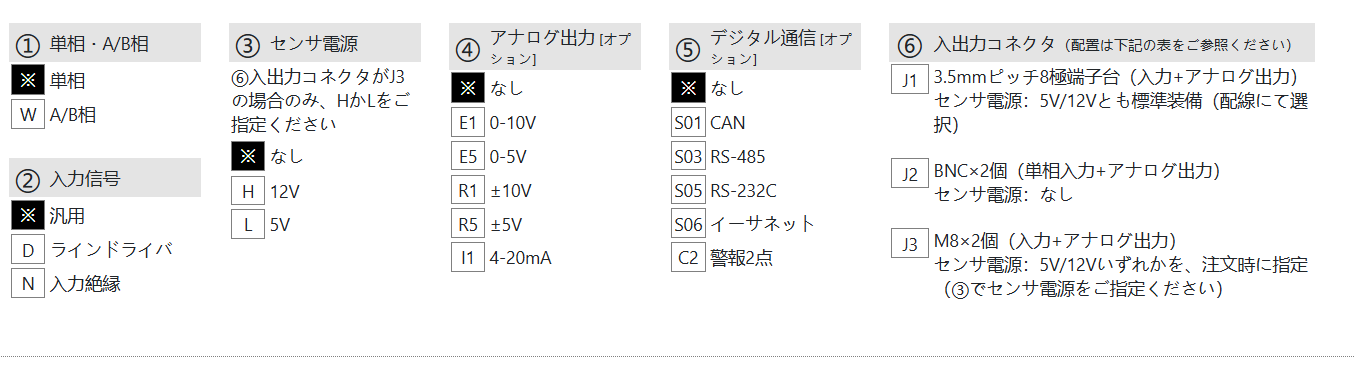

型式選定表
SPD-HD-①②③-④⑤⑥
■は標準仕様（※は省略できます）
記載例 ：
SPD-HD-E1S01J1 単相・汎用信号入力・センサ電源5V/12V・アナログ出力0-10V(0.1ms-更新)・CAN通信(1ms-更新)・端子台
SPD-HD-E1S01J2 単相・汎用信号入力・センサ電源なし・アナログ出力0-10V(0.1ms-更新)・CAN通信(1ms-更新)・BNCコネクタ2個
SPD-HDL-E1S01J3 単相・汎用信号入力・センサ電源5V・アナログ出力0-10V(0.1ms-更新)・CAN通信(1ms-更新)・M8コネクタ2個
主な仕様
| 名称 | ポケッタブル速度／積算計［切替式］ |
| 型式 | SPD-HD |
| 測定方式 | ぺリオマチックTMB方式（周期演算方式） |
| 入力部 | |
| 入力点数 | 1点 |
| 入力周波数範囲 | 0.0006Hz - 1.0MHz |
| 入力分解能 | 約10.4ns (96MHz) |
| 入力信号 | 5Vロジック、ゼロクロス、NPNオープンコレクタ、12Vロジック、入力カスタマイズ信号 |
| 入力方式 | 単相信号 2相信号(方向信号、UP/DOWN信号) |
| 汎用入力タイプ | |
| 入力レベル・感度 | 5Vロジックトリガレベル 2.5Vヒステリシス ±0.4Vゼロクロストリガレベル 0Vヒステリシス ±0.03VNPNオープンコレクタトリガレベル 2.5Vヒステリシス ±0.4V12Vロジックトリガレベル 6Vヒステリシス ±0.4V入力カスタマイズ信号トリガレベル 0-9.0V 10mV単位で設定可ヒステリシス：小 ±0.03V 、中 0.4V 、 大（トリガレベル4.7V以下±1.3V 、以上±2.6V) |
| 入力パルス | 0.2μs以上(ヒステリシス小、中) ／ 0.3μs以上(ヒステリシス大) H、Lレベルとも |
| 入力抵抗 | 10kΩ： 5Vロジック、ゼロクロス、NPNオープンコレクタ、入力カスタマイズ信号 (トリガレベル4.7V以下) 5kΩ： 12Vロジック、入力カスタマイズ信号(トリガレベル4.71V以上) |
| 入力耐電圧 | ±30V ※汎用入力オプションは、入力と出力が非絶縁 |
| ラインドライバ入力タイプ（オプション） | |
| 入力信号 | ラインドライバ信号 |
| 入力耐電圧 | ±25V（差動電圧） |
| 推奨ラインドライバ | AM26LS31 相当 |
| 終端抵抗 | 300Ω（標準仕様） ※ラインドライバ入力オプションは、入力と出力が絶縁 |
| 2相（AB相）入力タイプ（オプション） 単相と2相（A/B）信号を切替可能。 単相入力時、入力レベル、トリガレベル他は2相信号に準じます | |
| 入力レベル・感度 | 5Vロジックトリガレベル 2.5Vヒステリシス ±0.4Vゼロクロストリガレベル 0Vヒステリシス ±0.03VNPNオープンコレクタトリガレベル 2.5Vヒステリシス ±0.4V12Vロジックトリガレベル 6Vヒステリシス ±0.4V入力カスタマイズ信号トリガレベル 0V/2.5V/6V ヒステリシス：小±0.03V 、中 0.4V |
| 入力パルス | 0.2μs以上 H、Lレベルとも |
| 入力抵抗 | 10kΩ |
| 入力耐電圧 | ±30V |
| 入力ローパスフィルタ | OFF／500Hz／5kHz／120kHz／800kHz |
| トリガエッジ | 立ち下がりエッジ |
| 入力コネクタ | 格納式BNC（単相入力・アナログ出力）ねじ端子式プラグコネクタ（センサ電源2 点、入力信号、アナログ出力）M8コネクタ（センサ電源１点、入力信号、アナログ出力） |
| センサ用電源出力 | [H]オプション： DC＋12V±5％ 60mA max [L] オプション：DC ＋5V±5％ 150mA max ※M8 コネクタタイプは5V、12V のどちらかを指定 |
| 演算部 | |
| 測定モード | 速度計 / 周波数計 / 周期計(秒単位のみ） / 積算計 [切替式] |
| 演算レート | 入力周波数に対し、基準パルス数、基準変化量、速度単位時間を設定 |
| 分周比 | 1 - 60000 |
| 出力移動平均 | 1 - 99 |
| ダイナミック予測TM | 8段階 （連続予測、停止予測を含む） |
| 制御入力 | なし または1点 (型式による) |
| [機能] ホールド(現在値・最大値・最小値・変動幅最大値)、リセット（積算)より設定 GNDに短絡でON、開放でOFF |
|
| ローカット機能 | 設定値以下の速度で停止判定 |
| 表示部 | |
| 表示器（数値表示） | 16 文字2 行 文字高6mm OLDE |
| 表示範囲 | 単相：0.00000 - 999999 A/B相：±999999 |
| 小数点位置 | プログラムモードにて設定： 桁数 0 - 5 |
| 表示精度 | 20ppm±1カウント以内 |
| 表示更新時間 | 0.1 - 9.9ｓ 0.1ｓ単位で設定可能 |
| 電源ON/OFF表示 | LED 内蔵電源スイッチ |
| USB通信部 | |
| USB通信仕様 | USB2.0（ USB 仮想 COM によるシリアルポート通信 230.4kbps） |
| USB通信機能 | 設定値の書込・読込／測定値連続出力 |
| 出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
| 一般事項 | |
| 使用温湿度範囲 | -10℃～ +50℃ / 35～85%RH （非結露） |
| 保存周囲温度 | -20 ℃～＋65 ℃ |
| 電源電圧 | [標準] 単3電池1.5V× 4 (DC6V) 約8時間使用可 [ACアダプタ] 必ず付属品をお使いください |
| 消費電力 | 3W以下 （本装置のみ。センサ電源出力は含みません。 センサ電源出力時は消費電流により持続時間が短くなります。） |
| アイソレーション | 電源／その他の入出力 |
| 耐電圧 | 電源／その他の入出力 ： 各端子間 DC500V 1分間 |
| 外形寸法 | W94×H32×D150mm |
| 付属品 | ACアダプタ、キャリングケース、単3形乾電池4本 (ケーブルは付属しません) |
| CANオプション | |
| 通信仕様 | CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) |
| 通信機能 | 設定値の書込・読込／測定値連続出力 |
| 設定項目 | CAN送信ID、CAN受信ID |
| 出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
| アナログ出力オプション | |
| 出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 |
| D/A変換方式 | DAC変換方式 |
| 出力分解能 | 16bit（50,000以上） |
| 負荷抵抗 | 電圧出力：4.7kΩ以上 電流出力：300Ω以下 |
| 出力精度 | 電圧出力：±0.1％ of FS@23℃ 電流出力：±0.3％ of FS@23℃ |
| 温度変動 | ±200ppm/℃ 以下 |
| 出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 |
| 出力更新時間 | 0.1ms - 9999.9ms 0.1ms 単位で設定可 |
| 入出力遅延時間 | 出力更新時間 +アナログ 立ち上がり時間 150μs以下 |
| Ethenet 通信オプション | |
| コネクタ形状 | RJ-45 (ネットワークインターフェース) Lantronix 社XPort |
| インターフェース | 100BASE-TX／10BASE-T(自動認識) 伝送速度規格:カテゴリー5／カテゴリー4 |
| 通信仕様 | プロトコルTCP/IP 方式 Telnet 通信接続 |
| 出力更新時間 | USB通信に準じる 1 - 9999ms |
| 伝送通信互換 | DIX イーサネット Version2.0 IEEE 802.3 |
| LED 表示 | 100BASE-TX／10BASE-T |
| Link/Activity 表示 | 全2 重／半2重 (SSL/TLS やSSH などで暗号化された通信網はTelnet対処不可） |
| RS-485オプション Modbus RTU対応もご相談ください | |
| 接続台数 | 32台（max） |
| 通信形式 | 2線式マルチドロップシリアル通信 |
| 通信方式 | 調歩同期式 |
| 通信規格 | RS-485 |
| 通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 |
| データ形式 | スタートビット 1bit／ ストップビット 1bit／ データ長 8bit／ パリティビット 無 |
| 通信コード | ASCII |
| 通信機能 | 設定値の書込・読込／測定値出力（要求コマンドに応答） |
| コンパレータ（アラーム・警報）出力オプション | |
| 設定方法 | プログラムモードにて設定 |
| 出力数 | 0 - 4点 型式による |
| 出力形態 | 絶縁型無接点出力（フォトモスリレー） 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 [C2](2点)50Ω以下／ [C1](1点)100Ω以下 |
| 定格 | ピークAC/DC280V 100mA （抵抗負荷） ON抵抗 最大50Ω以下 |
| 出力論理 | 比較は極性付で行なう （マイナスより 0 が大）[以上]設定値以上でON[以下]設定値以下でON[範囲内]設定値内でON、範囲外でOFF[範囲外]設定値外でON、範囲内でOFF |
| 更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) |
