主な仕様
| 单元 | 额定容量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 氮 | 2.9 | 5.9 | 14.7 | 19.6 | 29.4 | 49 | 69.6 | 98 | 147 | 196 | 294 | 第490章 | 980 |
| 千牛 | 1.47 | 1.96 | 2.45 | 2.94 | 4.9 | 7.35 | 9.8 | 19.6 | 49 | ||||
| 额定容量 | 质量（大约） |
|---|---|
| 19.6N（2公斤力） | 50克 |
| 29.4N（3公斤力） | 50克 |
| 49N（5公斤力） | 50克 |
| 模型 | 1006 |
|---|---|
| 允许过载 | 150%RC |
| 额定输出 | 2mV/V（额定输出误差±10%） |
| 零余额 | ±10%RO |
| 整体准确度 | ±0.02%RO |
| 最大施加电压 | 15V |
| 输入端子间电阻 | 415Ω±20Ω |
| 输出端子间电阻 | 350Ω±3Ω |
| 绝缘电阻 | 2000MΩ以上 |
| 补偿温度范围 | -10℃～40℃ |
| 允许温度范围 | -30℃～70℃ |
| 零点温度效应 | ±0.006%RO/℃ |
| 温度对输出的影响 | ±0.0014%负载/℃ |
| 电缆 | φ3、4芯屏蔽电缆，0.4m直连，松端 |
| 机身材质 | 铝 |
| 最大装载面尺寸 | 200毫米×200毫米 |
| 推荐拧紧扭矩 | 4N·m(19.6N, 29.4N), 6N·m(49N) |
| 额定挠曲量 | 0.4mm以下 |
| 30分钟后归零 | ±0.025%负载 |

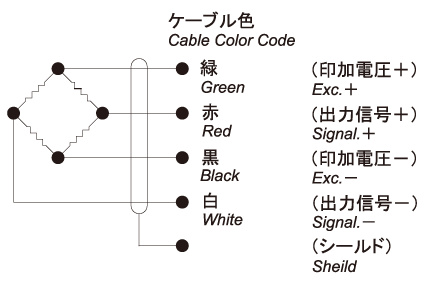

| 电缆颜色 | |
|---|---|
绿色的 |
施加电压(EXC)+ |
红色的 |
输出信号（SIG）+ |
黑色的 |
施加电压 (EXC) - |
白色的 |
输出信号（SIG）- |
| 盾 | |

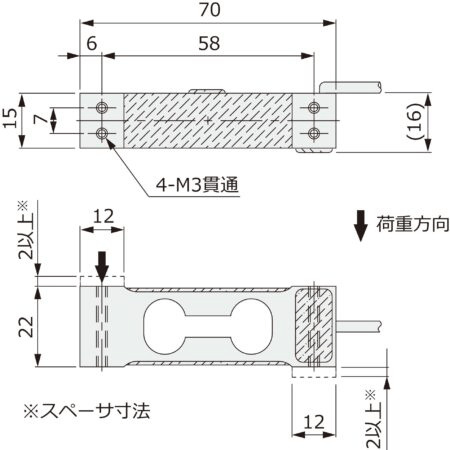

外形寸法図
需要在固定件表面插入垫片。如果不使用垫片将其浮动，硅胶模具将抵住底部，您将无法组装它。
