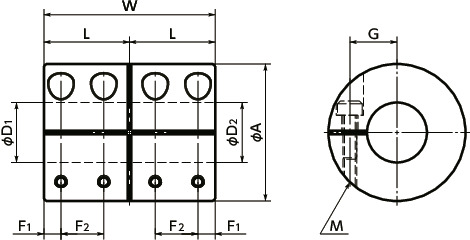

形状図
尺寸・
单位：mm
| 型号 | A | L | W | G | M | F1 | F2 | 螺丝紧固扭矩 （N・m） |
|---|---|---|---|---|---|---|---|---|
| MLR-16C / MLRS-16C | 16 | 11 | 22 | 5 | M2 | 2.5 | 5.5 | 0.5 |
| MLR-20C / MLRS-20C | 20 | 12 | 24 | 7 | M2 | 2.5 | 6 | 0.5 |
| MLR-25C / MLRS-25C | 25 | 18 | 36 | 9 | M2.5 | 4.5 | 9 | 1 |
| MLR-32C / MLRS-32C | 32 | 20 | 40 | 11 | M3 | 4 | 10 | 1.5 |
性能・
| 型号 | 最大轴孔径 （mm） |
额定扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
质量 （g）＊2 |
|---|---|---|---|---|---|
| MLR-16C / MLRS-16C | 6 / 6 | 1 / 0.3 | 39000 | 3.4×10-7 / 8.9×10-7 | 10 / 25 |
| MLR-20C / MLRS-20C | 8 / 8 | 2.5 / 0.5 | 31000 | 9.2×10-7 / 2.5×10-6 | 18 / 45 |
| MLR-25C / MLRS-25C | 12 / 12 | 4.5 / 1 | 25000 | 3.4×10-6 / 9.2×10-6 | 38 / 100 |
| MLR-32C / MLRS-32C | 15 / 15 | 10 / 2 | 19000 | 1.0×10-5 / 2.7×10-5 | 70 / 180 |
＊1： 无需根据负荷变化修正额定扭矩。详情请参考选型步骤。
＊2： 最大轴孔径时的值。
构造
夹紧型
MLR-C铝合金制
MLRS-C全不锈钢制
