简介：
特点与用途/Features & Applications
波纹管型挠性联轴器。
允许出现偏心量、偏角量、轴向偏差。
采用不锈钢材质制成。
适用于引动器/精密XY轴滑台/半导体设备/编码器

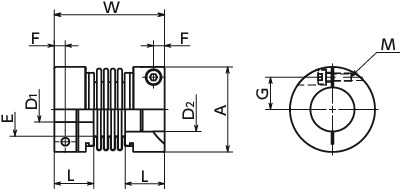

| 型号 | 轴孔径 | A | L | W | E | F | G | M | 扳手 扭矩 （N·m） |
|---|---|---|---|---|---|---|---|---|---|
| MBB-19C | 3≦D≦8 | 19 | 10.5 | 30 | 12 | 3 | 6.75 | M2 | 0.5 |
| MBB-27C | 3≦D≦14 | 27 | 12.5 | 35 | 17 | 3.5 | 10.25 | M2.5 | 0.9 |
| MBB-32C | 5≦D≦16 | 32 | 15.5 | 46 | 22 | 4.25 | 12 | M3 | 1.5 |
| MBB-40C | 5≦D≦20 20＜D≦24 |
40 | 16 | 51 | 28 | 5 | 15 | M4 M3 |
3.5 1.5 |
●轴插入联轴器中的量请参阅安装与维护说明。
所有产品都配备内六角螺栓。
轴径的推荐适用公差为h6和h7。

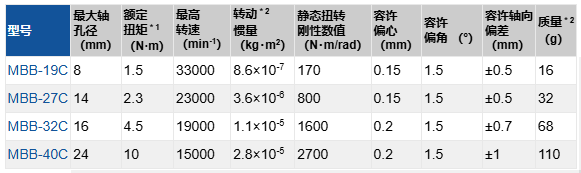

＊1：无需修正载荷波动导致的额定扭矩。了解更多详情，请参考选型指南。
＊2：最大轴孔径时的值。
MBB-C铝合金轴套
