試験成績表・校正証明書・トレーサビリティ体系図（オプション）
仕様
| 型式 | CM-8 |
| 測定ch | 1チャンネル |
|---|---|
| 表示部 | 2.4インチ TFT液晶ディスプレイ |
| 外部制御 |
以下いずれか5機能を制御端子割当（ユーザ設定）
|
| サンプリング速度 | 高速サンプリング 4,000回/秒 |
| 比較出力 | リレー出力接点定格：AC250V 2A、DC30V 2A 機械的寿命：2000万回 寿命 電気的寿命：10万回以上 接点×4（AL1とAL2、AL3とAL4がそれぞれコモン共通） 制御方式 : マイクロコンピュータ演算方式 判定値設定 : -99999～99999 ヒステリシス: 各判定値に対して0～99999digitの範囲で設定可能 比較条件 : HI/GO/LOまたはAL1～AL4それぞれに対して比較条件を設定可能 ●レベル判定モード 判定を上回ったら警報ON（超過時警報） 判定を下回ったら警報ON（未満時警報） ●ゾーン判定モード ゾーン上下限判定値以内で警報ON（ゾーン内） ゾーン上下限判定値以外で警報ON（ゾーン外） |
| インターフェース | D/A出力（電圧・電流選択可能） |
| オプションインターフェース | RS-232C / RS-485 / BCD出力 |
| 使用温湿度範囲 | -5～50℃ 35～85％RH（非結露） |
| 保存温湿度範囲 | -10～70℃ 60％RH以下 |
| 電源 | AC100～240V対応 ACアダプタ付属 (本体 DC24～48V±10%) |
| 消費電力 | ACアダプタ使用時11VAmax（AC100V）（本体DC24V時 5W max） |
| 寸法／質量 | 158mm（W）×89mm（H）×175mm（D）／ 約1.3kg |
インターフェース
| D/A出力 | 変換方式 : D/A変換方式 分解能 : 13bit相当 スケーリング : デジタルスケーリング 出力対象 : アナログ出力の対象となる表示内容を任意に設定 回路応答速度 : 応答速度は300μs以下(0→90％応答) |
|||
*オプションインターフェース（BCD出力・RS-232C・RS-485のいずれか）を搭載した場合は、D/Aボードは搭載されません。
オプションインターフェース
| RS-232C | 通信プロトコル : Modbus RTU 同期方式 : 調歩同期式 通信方式 : 全二重相 通信速度 : 9600bps、19200bps、38400bps データ長 : 8bit スタートビット : 1bit パリティビット : 無し、奇数、偶数 ストップビット : 1bit 使用信号名 : TXD、RXD、SG 接続可能台数 : 1台 線路長 : 最大15m *Modbuｓプロトコルでご使用の場合は、データ長/ストップビット/デリミタの設定はありません |
| RS-485 | 通信プロトコル : Modbus RTU 同期方式 : 調歩同期式 通信方式 : 二線式半二重相 通信速度 : 9600bps、19200bps、38400bps データ長 : 8bit スタートビット : 1bit パリティビット : 無し、奇数、偶数 ストップビット : 1bit 使用信号名 : 非反転（＋）、反転（－） 接続可能台数 : 31台 線路長 : 最大1.2km （合計） *CEマーク適合の場合は30m未満 |
| BCD出力 | 出力形態 :オープンコレクタ出力 NPN型 計測データ : 負論理 論理「1」の時 トランジスタON 極性信号 : 負論理 マイナス表示の時 トランジスタON オーバー信号 : 負論理 オーバー表示の時 トランジスタON 同期信号(PC) : データ変換中に一定期間 トランジスタON トランジスタ : 電圧 30V max. 電流 10mA max 出力容量 : 出力飽和電圧 10mA時 1.2V以下 イネーブル : イネーブル端子をD.COMと短絡または同電位にすることにより BCD出力（計測データ、極性信号、オーバー信号）及び同期信号(PC） のトランジスタがOFFとなります。 |

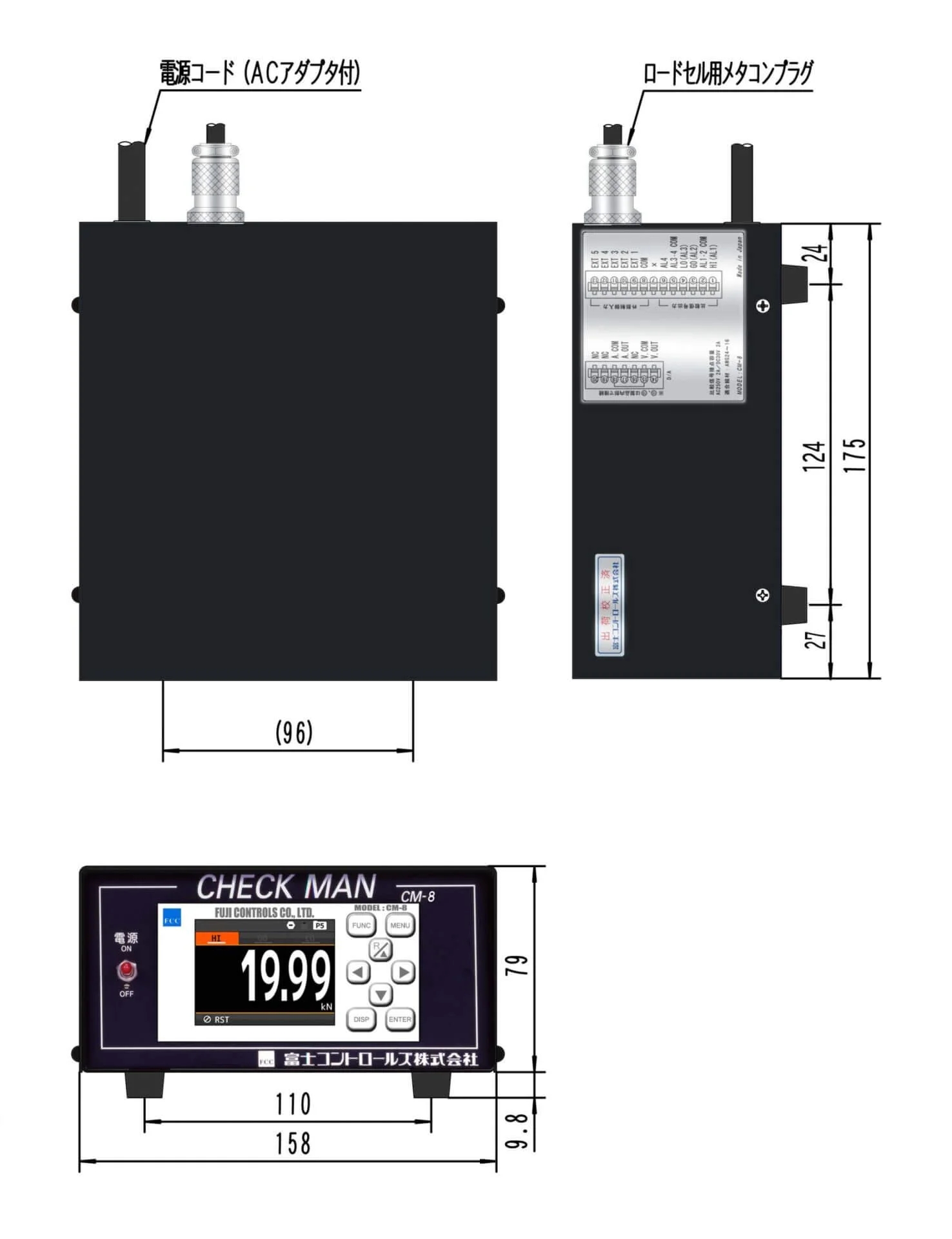

寸法図
