产品概要
● 直径12mm，高4mm的超小型传感器
* 容量5N，10N，20N，50N
* 铝制（5N/10N）不锈钢制（20N/50N）
* 直径12mm，高4mm的超小型传感器
● UNCSR-FG：带有固定用螺丝
● 技术参数
| 型号 | UNCSR-5N, UNCSR-5N-FG, UNCSR-10N, UNCSR-10N-FG | UNCSR-20N, UNCSR-20N-FG, UNCSR-50N, UNCSR-50N-FG | |
|---|---|---|---|
| 额定容量 | 5, 10 | 20, 50 | N |
| 额定输出 | 1±30％ | mV/V | |
| 允许超过负载 | 150 | %R.C. | |
| 最大允许超过负载 | 200 | %R.C. | |
| 零点平衡 | ±10 | %R.O. | |
| 非线性 | 1.0 | %R.O. | |
| 滞后性 | 1.0 | %R.O. | |
| 重复性 | 1.0 | %R.O. | |
| 补偿温度范围 | 0～＋50 | ℃ | |
| 允许温度范围 | －10～＋60 | ℃ | |
| 零点的温度影响 | 2.0 | %R.O./10℃ | |
| 输出的温度影响 | 1.0 | %R.O./10℃ | |
| 输入端子间阻抗 | 约350 | Ω | |
| 输出端子间阻抗 | 约350 | Ω | |
| 推荐激励电压 | 2.5 | V | |
| 最大激励电压 | 5 | V | |
| 绝缘阻抗(DC50V) | 1000以上 | MΩ | |
| 电缆线 | φ3 4芯屏蔽电缆线 3m 头部散状 | ||
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：白 －SIG:黑 SHIELD:黄 |
||
| 传感器材质 | 铝制 | 不锈钢制 | |
| 负载的弯度 | 5N：0.02 10N：0.02 20N：0.01 50N：0.01 |
mm | |
| 固有频率 | 5N：约2.3 10N：约2.3 20N：27 50N：42 |
kHｚ | |
| 重量 | 5N：3 5N-FG：5 10N：3 10N-FG：5 20N：3 20N-FG：9 50N：3 50N-FG：9 |
g | |

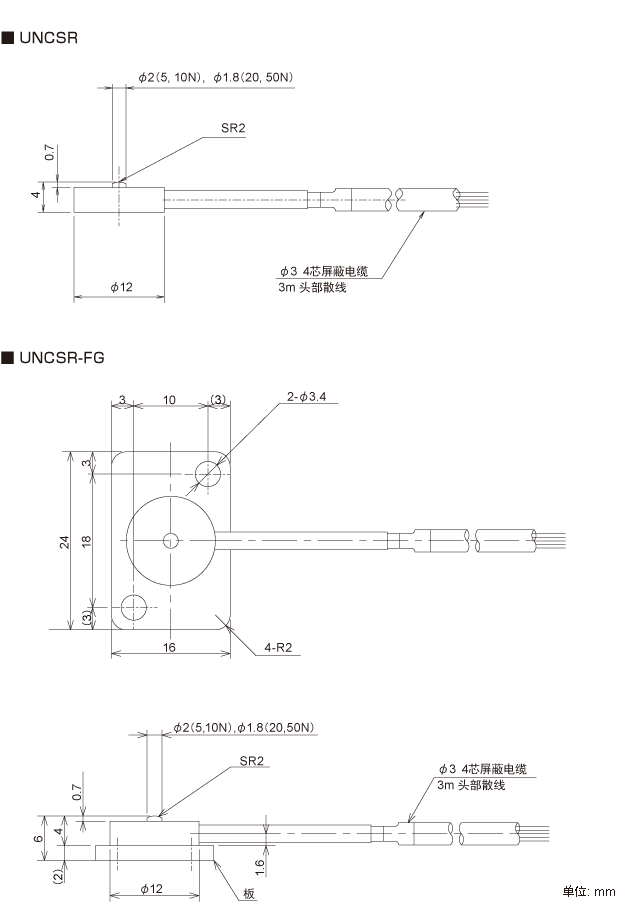

● 外形尺寸
