技术参数

指标额定量程：25,50,100,200,250,500kg/0.75,1,1.5,2,2.5,5,10t

输出灵敏度    ：     2.0/3.0±1%mV/V

零点输出       ：     ±0.03mV/V

蠕变               :      ≤0.024%F.S.

非线性           :      ≤0.03%F.S.

滞后              :      ≤0.03%F.S.

重复性           :      ≤0.03%F.S.

输入电阻        :      385±10Ω

输出电阻       ：     350±5Ω

温度灵敏度漂移:     0.05%F.S./10℃

零点温度漂移 :       0.05%F.S./10℃

绝缘电阻         :      ≥5000MΩ/100V(DC)

激励电压         :      5~15V

最大激励电压  :      20V

温度补偿范围  :     -10~40℃

工作温度范围  :     -30~70℃

安全过载         :     150%F.S.

极限过载         :     200%F.S.

电缆线尺寸      :     φ5X3000mm

产品重量-材料  :    合金钢

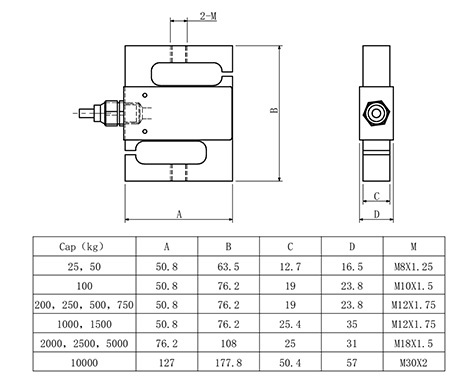

产品尺寸图

安装尺寸

受力方式

配线图
