型式 |
定格容量 |
|
LTE-100N |
100N |
10.19kgf |
LTE-200N |
200N |
20.39kgf |
LTE-500N |
500N |
50.99kgf |
LTE-1KN |
1kN |
101.9kgf |
LTE-2KN |
2kN |
203.9kgf |
LTE-5KN |
5kN |
509.9kgf |
LTE-10KN |
10kN |
1.019tonf |
LTE-20KN |
20kN |
2.039tonf |
LTE-50KN |
50kN |
5.099tonf |
LTE-100KN |
100kN |
10.19tonf |
|
仕 様 |
| 定格容量 ・・・・・・・・・・・ 100N～100kN |
| 定格出力 ・・・・・・・・・・・ 1mV/V±1％ |
| 非直線性 ・・・・・・・・・・・ 0.3％R.O. |
| ヒステリシス ・・・・・・・・・ 0.3％R.O. |
| 繰り返し性 ・・・・・・・・・・ 0.1％R.O. |
| 推奨印加電圧 ・・・・・・・・・ 10V |
| 許容印加電圧 ・・・・・・・・・ 18V |
| 入出力抵抗 ・・・・・・・・・・ 350Ω±1％ |
| 絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上 |
| 温度補償範囲 ・・・・・・・・・ -10～+70℃ |
| 許容温度範囲 ・・・・・・・・・ -20～+80℃ |
| 温度による零点の影響 ・・・・・ ±0.01％R.O./℃ |
温度による出力の影響 ・・・・・ ±0.01％/℃ |
| 許容過負荷 ・・・・・・・・・・ 120％R.C. |
| ケーブル ・・・・・・・・・・・ φ6、4芯シールドケーブル3m付属（100N～5kN） φ10、4芯シールドケーブル3m付属（10kN～100kN） |
|

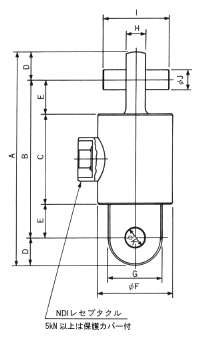

寸 法 表 | |
|
型式 |
定格容量 |
A |
B |
C |
D |
E |
φF |
G |
H |
I |
φJ |
φK |
質量 |
LTE-100N |
100N |
95 |
75 |
51 |
10 |
12 |
56 |
20 |
10 |
35 |
10 |
10.2 |
0.8 |
LTE-200N |
200N |
95 |
75 |
51 |
10 |
12 |
56 |
20 |
10 |
35 |
10 |
10.2 |
0.8 |
LTE-500N |
500N |
95 |
75 |
51 |
10 |
12 |
56 |
20 |
10 |
35 |
10 |
10.2 |
0.8 |
LTE-1KN |
1kN |
95 |
75 |
51 |
10 |
12 |
56 |
20 |
10 |
35 |
10 |
10.2 |
0.8 |
LTE-2KN |
2kN |
95 |
75 |
51 |
10 |
12 |
56 |
20 |
10 |
35 |
10 |
10.2 |
0.8 |
LTE-5KN |
5kN |
150 |
110 |
62 |
20 |
24 |
72 |
40 |
20 |
60 |
20 |
20.2 |
2 |
LTE-10KN |
10kN |
190 |
140 |
80 |
25 |
30 |
68 |
50 |
18 |
60 |
18 |
18.2 |
3 |
LTE-20KN |
20kN |
235 |
170 |
100 |
32.5 |
35 |
84 |
60 |
30 |
90 |
25 |
25.2 |
4.6 |
LTE-50KN |
50kN |
235 |
170 |
100 |
32.5 |
35 |
84 |
60 |
30 |
90 |
25 |
25.2 |
4.6 |
LTE-100KN |
100kN |
335 |
220 |
110 |
57.5 |
55 |
136 |
105 |
40 |
150 |
40 |
40.2 |
14 |
|
＊仕様及び寸法は予告無く変更する場合があります。 |
