主な仕様
| 単位 | 定格容量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 5 | 10 | 20 | 50 | 100 | 200 | 500 | ||||||
| kN | 1 | 2 | 3 | 5 | 10 | 20 | 40 | 50 | 100 | 200 | 500 | 1000 | |
| 型式 | TC-PF2(T)☐☐N/KN-G |
|---|---|
| 定格容量 | 500N、1kN、2kN |
| 許容過負荷 | 150％R.C. |
| 定格出力 | 約1mV/V（2000×10-6strain） |
| 直線性 | 0.3％R.O.（目標値） |
| ヒステリシス | 0.3％R.O.（目標値） |
| 繰り返し性 | 0.2％R.O. |
| ゼロバランス | ±10％R.O. |
| 許容印加電圧 | AC.DC. 8V |
| 入力端子間抵抗 | 700Ω±5% |
| 出力端子間抵抗 | 700Ω±5% |
| 絶縁抵抗 | 1000MΩ以上（DC50V） |
| 補償温度範囲 | 0～50℃（結露無きこと） |
| 許容温度範囲 | -10℃～+70℃（結露無きこと） |
| 零点の温度影響 | 0.5％R.O./10℃ |
| 出力の温度影響 | 0.5％R.C./10℃ |
| ケーブル | Φ3、6芯シールドロボットケーブル 3m直結、先端NDIS7Pコネクター付、NDIS7Pコネクター（PRC03-12A-10-7M） |
| TEDS対応 | NDIS7Pコネクター（PRC03-12A-10-7Mに内蔵） |
| 環境対応 | RoHS お問い合わせください |
| その他 | 取り付けの際はロードセル底面と接するペダルが平らになるような 治具を別途ご準備いただき、4-M3を利用して治具の固定を行ってください。 4-M3のタップ深さは2mmとなっております。故障の原因となります為、 2mmを超えない様にご使用ください。 固定用マジックテープ2本付属、ペダルへ固定の際にご使用ください。 本製品は非防水となります為、ご使用の際はご考慮ください。 |
※仕様および外観は改良のため予告なく変更することがあります。

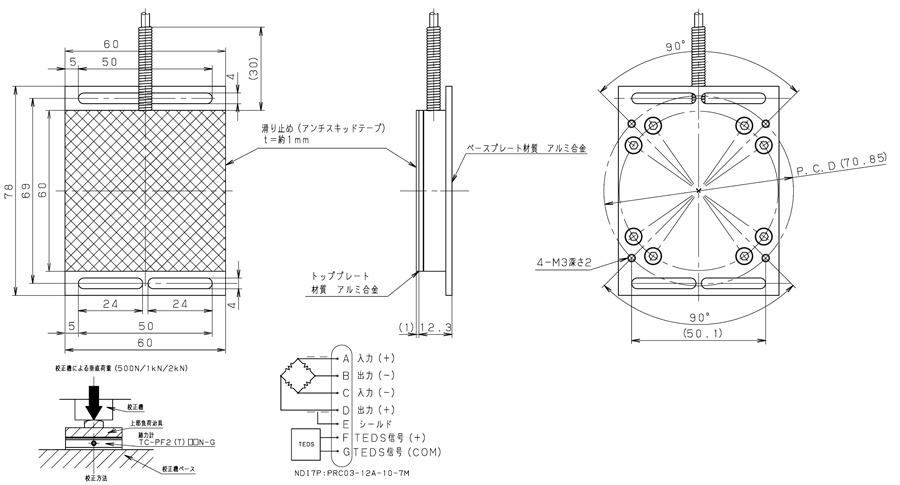

外形寸法図
TC-PF2(T)☐☐N/KN-G

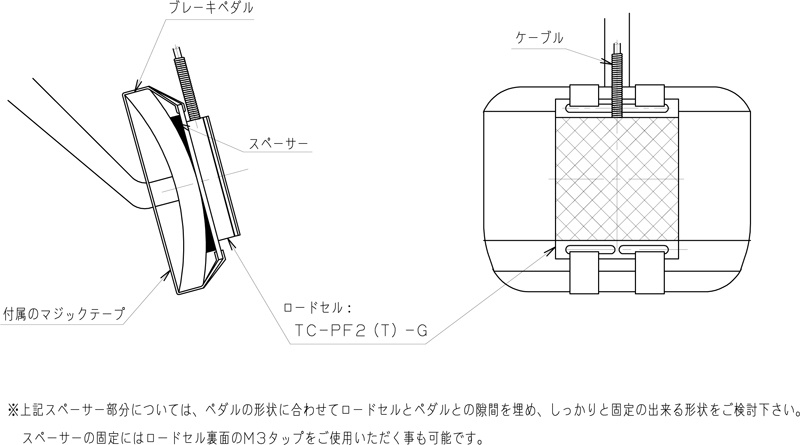

取り付け図
