主な仕様
| 単位 | 定格容量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 5 | 10 | 20 | 50 | 100 | 200 | 500 | ||||||
| kN | 1 | 2 | 3 | 5 | 10 | 20 | 40 | 50 | 100 | 200 | 500 | 1000 | |
| 型式 | TC-WLD(T)☐☐KN-G |
|---|---|
| 定格容量 | 10kN、20kN |
| 許容過負荷 | 120％R.C. |
| 定格出力 | 1mV/V ±50%（10kN） 1.5mV/V ±50%（20kN） |
| 直線性 | 1.0％R.O.（10kN） 2.0％R.O.（20kN） |
| ヒステリシス | 1％R.O. |
| 繰り返し性 | 1％R.O. |
| 零バランス | ±10％R.O. |
| 許容印加電圧 | 7V |
| 入力端子間抵抗 | 350±5% |
| 出力端子間抵抗 | 350±5% |
| 絶縁抵抗 | 1000MΩ以上（DC50V） |
| 補償温度範囲 | 0℃～50℃ |
| 許容温度範囲 | -10℃～60℃ |
| 零点温度影響 | 0.5％R.O./10℃ |
| 出力の温度影響 | 0.5％R.C./10℃ |
| TEDS対応 | ロードセル内に内蔵 |
| レセプタクル | PRC03-21A10-7F |
| 付属ケーブル | 両端プラグコネクター付（PRC03-12A10-7M）、Φ6 6芯シールドケーブル1M |
| 環境対応 | RoHS（10物質） |

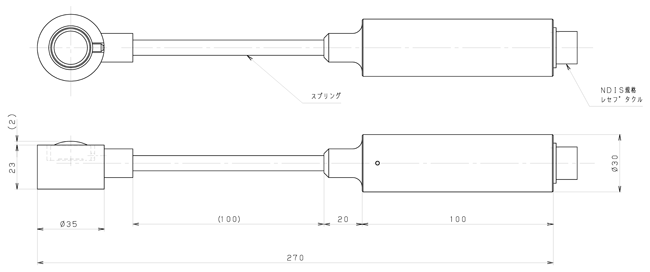

外形寸法図
