主な仕様
| 单元 |
额定容量 |
| 氮 |
2.9 |
5.9 |
14.7 |
19.6 |
29.4 |
49 |
69.6 |
98 |
147 |
196 |
294 |
第490章 |
980 |
| 千牛 |
1.47 |
1.96 |
2.45 |
2.94 |
4.9 |
7.35 |
9.8 |
19.6 |
49 |
|
|
|
|
| 额定容量 |
质量（大约） |
| 29.4N（3公斤力） |
150克 |
| 49N（5公斤力） |
150克 |
| 69.6N（7公斤力） |
150克 |
| 98N（10公斤力） |
150克 |
| 147N（15公斤力） |
150克 |
| 196N（20公斤力） |
150克 |
| 294N（30公斤力） |
150克 |
| 490N（50公斤力） |
150克 |
| 980N（100公斤力） |
250克 |
| 1.47kN (150kgf) |
250克 |
| 1.96kN (200kgf) |
250克 |
| 模型 |
1022 |
| 允许过载 |
150%RC |
| 额定输出 |
2mV/V（额定输出误差±10%） |
| 零余额 |
±5%RO |
| 整体准确度 |
±0.02%RO |
| 最大施加电压 |
15V |
| 输入端子间电阻 |
415Ω±20Ω |
| 输出端子间电阻 |
350Ω±3Ω |
| 绝缘电阻 |
2000MΩ以上 |
| 补偿温度范围 |
-10℃～40℃ |
| 允许温度范围 |
-30℃～70℃ |
| 零点温度效应 |
±0.0014%RO/℃ |
| 温度对输出的影响 |
±0.001%负载/℃ |
| 电缆 |
φ3、4芯屏蔽、3m直连、松端 |
| 本体材质 |
铝 |
| 最大装载面尺寸 |
350毫米×350毫米 |
| 推荐拧紧扭矩 |
7N·m(29.4N～294N)、10N·m(490N～1.96kN) |
| 额定挠曲量 |
0.4mm以下 |
| 30分钟后归零 |
±0.017%负载 |

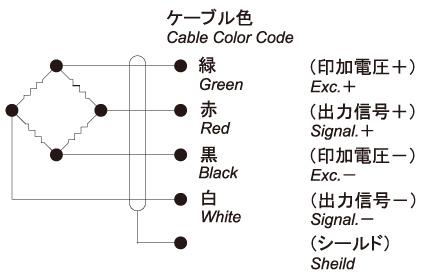

| 电缆颜色 |
|---|
绿色的 |
施加电压(EXC)+ |
红色的 |
输出信号（SIG）+ |
黑色的 |
施加电压 (EXC) - |
白色的 |
输出信号（SIG）- |
| |
盾 |

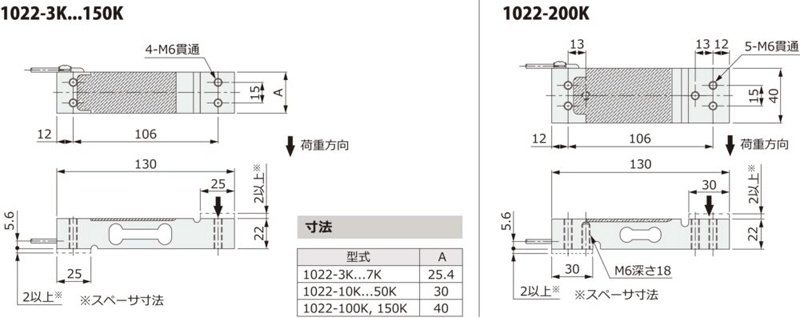

外形寸法図
| 额定容量[N] |
A |
| 29.4 / 49 / 69.6 |
25.4 |
| 98 / 147 / 196 / 294 / 490 |
30 |
| 980/1.47k/1.96k |
40 |
需要在固定件表面插入垫片。如果不使用垫片将其浮动，硅胶模具将抵住底部，您将无法组装它。
