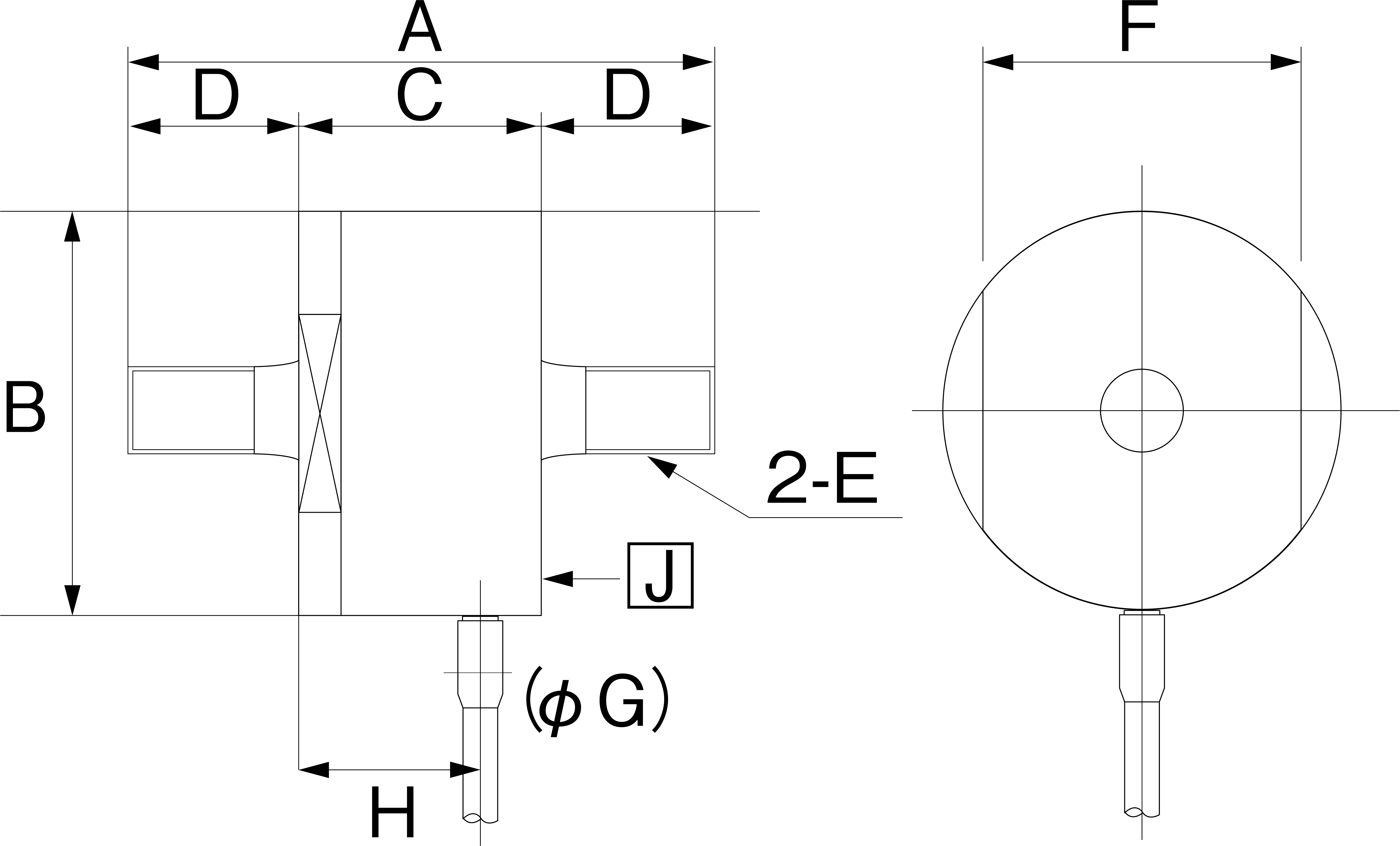

外部尺寸图和模型规格
| 类型名称 | 额定容量 | a | b | c | d | e | f | g | h | 重量 | 固有频率 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
9E01-L44A-50N， 9E01-L44A-50NC |
50n | 24 | φ15 | 10 | 7 | M3 x 0.5 | 12 | 2.3 | 8 | 11克 | 17KHz |
|
9E01-L44A-100N， 9E01-L44A-100NC |
100n | 31 | φ20 | 15 | 8 | M4 x 0.7 | 17 | 3 | 11.3 | 30克 | 21kHz |
|
9E01-L44A-200N， 9E01-L44A-200NC |
200N | 31 | φ20 | 15 | 8 | M4 x 0.7 | 17 | 3 | 11.3 | 30克 | 35kHz |
|
9E01-L44A-500N， 9E01-L44A-500NC |
500n | 31 | φ20 | 15 | 8 | M4 x 0.7 | 17 | 3 | 11.3 | 30克 | 21kHz |
|
9E01-L44A-1KN， 9E01-L44A-1KNC |
1KN | 31 | φ20 | 15 | 8 | M4 x 0.7 | 17 | 3 | 11.3 | 30克 | 25kHz |
|
9E01-L44A-2KN， 9E01-L44A-2KNC |
2KN | 41 | φ28 | 17 | 12 | M6 x 1 | 24 | 3 | 12 | 74克 | 41kHz |
