特点与用途/Features & Applications
CC-20は電荷出力タイプの圧電型加速度トランスデューサー（600シリーズ）の出力インピーダンスを低インピーダンスに変換するためのプリアンプです。
CC-20を使用することで、600シリーズを700シリーズのような電圧出力タイプとして使用することが可能です。
※駆動するための外部電源が必要になります。
主な仕様
| 入力コネクタ | ミニチュアコネクタ（10-32UNF） |
|---|---|
| 出力コネクタ | BNC |
| 利得 | 1.0（mV/pC）±2.5％ |
| 出力インピーダンス | 200Ω以下 |
| 周波数特性 | 2～50kHz（±3dB） |
| 最大出力電圧 | 10Vp-p以上 |
| 最大入力電荷 | 5000pCp-p以上 |
| 雑音レベル | 0.05（入力換算）pCrms以内 |
| 位相 | 180°反転 |
| 動作温度範囲 | 0～50℃（非結露） |
| 外部電源 | DC18～36V、2～20mA |
| ケース材質 | ステンレススチール（SUS303） |
| 外形寸法（mm） | Φ15×40 |
| 質量 | 約20g |
注意

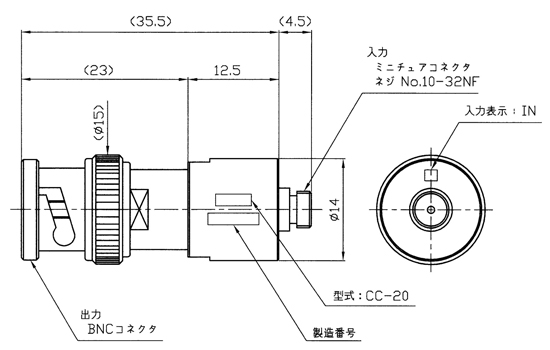

外形寸法図
本製品の回路の特性上、入力信号の位相が反転して出力されます。
最大出力電圧を得るには次式が成立すること。
I ＞ Vmax × πf ×（Cc × 1000 × 10-12）＋ 0.12 × 10-3
I：定電流値
Vmax：最大出力電圧（Vp-p）
f：周波数（Hz）
Cc：出力ケーブル容量（F）
