日本SHOWA SH系列压缩称重传感器

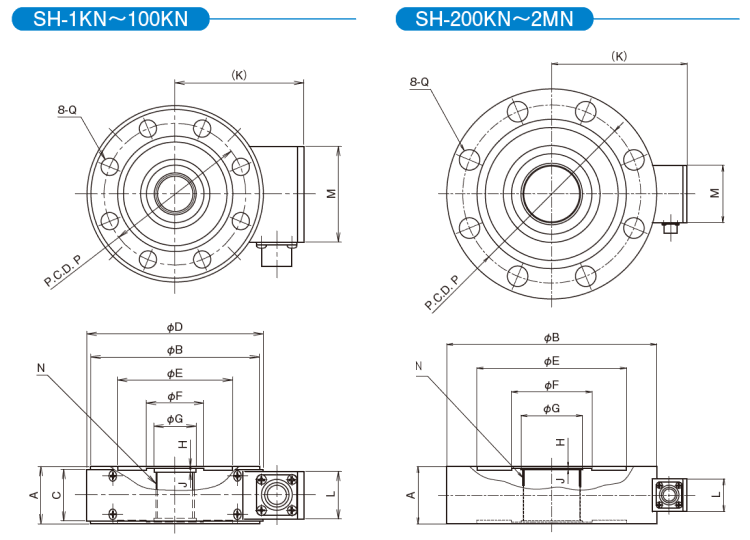

型式名と定格容量・寸法（単位：mm）・固有振動数・質量

型式名	定格容量	A	B	C	D	E	F	G (H7)	H/J	K	L	M	N	P	Q	固有振動数	質量
SH-1KN	1 kN	25	65	22	70	41	18	14	0.5/2	55	22	50	M12×1	52	8-Φ6.5	7.6 kHz	0.6 kg
SH-2KN	2 kN	25	65	22	70	41	18	14	0.5/2	55	22	50	M12×1	52	8-Φ6.5	9.9 kHz	0.6 kg
SH-5KN	5 kN	25	65	22	70	41	18	14	0.5/2	55	22	50	M12×1	52	8-Φ6.5	11 kHz	0.6 kg
SH-10KN	10 kN	25	65	22	70	41	18	14	0.5/2	55	22	50	M12×1	52	8-Φ6.5	16 kHz	0.6 kg
SH-20KN	20 kN	30	65	22	70	41	18	14	0.5/2	55	22	50	M12×1	52	8-Φ6.5	21 kHz	0.7 kg
SH-50KN	50 kN	30	88	27	92	60	30	22	1/2	67	22	50	M20×1.5	74	8-Φ9.0	18 kHz	1.1 kg
SH-100KN	100 kN	34	117	31	121	82	46	34	1/2	81	22	50	M32×2	100	8-Φ11	16 kHz	2.2 kg
SH-200KN	200 kN	50	166	–	–	116	60	44	1/2	117	40	70	M40×2	142	8-Φ17	12 kHz	6.0 kg
SH-500KN*	500 kN	70	256	–	–	182	98	75	2/2	165	40	70	M70×2	217	8-Φ25	8.9 kHz	20 kg
SH-1MN*	1 MN	96	372	–	–	272	144	105	2/2	225	40	70	M100×3	322	8-Φ34	4.7 kHz	52 kg
SH-2MN*	2MN	150	500	–	–	340	212	150	2/10	290	40	70	M140×3	420	16-Φ38	3.9kHz	150 kg

※200 KN以上はカバーが付いておりません。
※未記載の項目確認は取扱説明書又は当社までお問い合わせください。
※*記号の製品は受注生産です。
※定格容量”2 MN”を超える製品の寸法等は当社までお問い合わせください。
