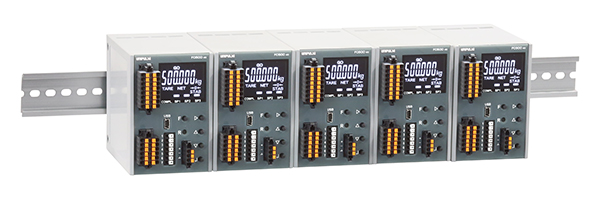

采用DIN导轨，可组装控制盘里节省空间
轻量小型的35 mm DIN导轨型
外形尺寸：65(W)×94(H)×108(D) mm（不含凸起部分）
重量：约 370 g

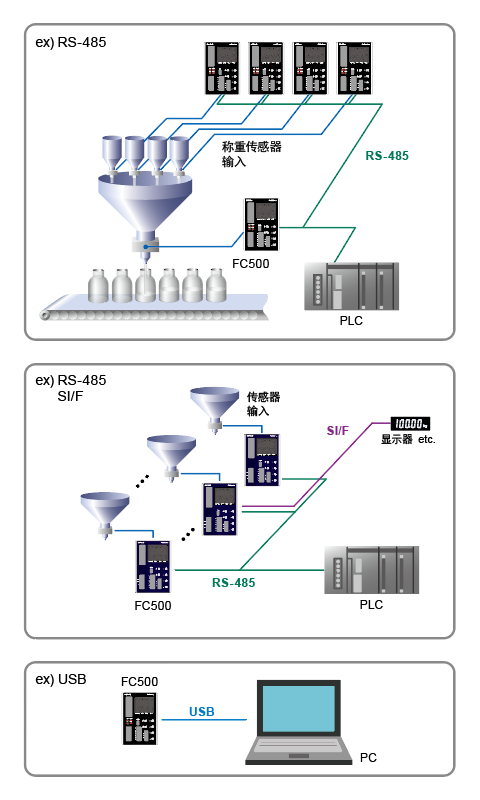

丰富的通讯接口
RS-485（Modbus-RTU或UNI-Format）, SI/F, USB通讯接口。

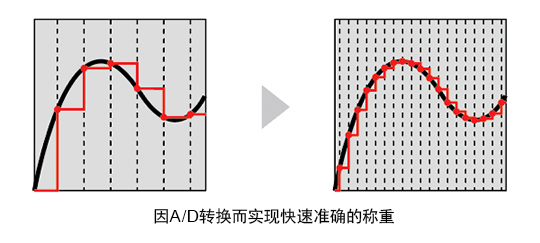

取样速度&示分辨率
拥有1200次/秒的A/D转换（可切换到300次/秒）、1/100000的显示分辨率。
USB专用软件
USB接口，可记录数据、波形显示、
参数设定及校准。
具备丰富多样的功能
■ 有数据存储功能
可记录最新的100条数据，数据包括校准值和错误信息（包含记录时间信息）。
可以通过USB接口进行确认。
■ 换算·显示输入电压值功能
可自动将传感器输出换算成mV/V并显示。
故障发生时可用于判定故障原因。
■ 标配称重序列模式
带有可以直接控制投入、排出阀门等的计量序列功能。

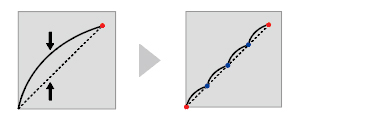

■ 多点校准功能
零点、量程和中间3个点校准，可改善直线性。
对线性较差的传感器，多点校准可改善线性误差，修正称量精度。
■ 最多32种品种的内存功能
可根据各品种保存设定值，选择相对应的称量。
批量称重可简单操作。
■ 等价输入校准
只要输入就可校准与传感器的输出值相对应的重量值。
技术参数
| 显示部分 | |
| 显示器 | 字高11 mm 液晶数字显示 |
|---|---|
| 显示値 | 6位 符号:最上位是负号 |
| 单位 | t, g, kg, lb, N, 无单位 |
| 显示次数 | 1、3、6、13、25次/秒 |
| 状态显示 | COMPL.／SP1／SP2／SP3／HI／GO／LO／NZ／TARE／NET／HOLD／ZALM／STAB |
| 外部信号 | |
| 外部输入信号 （5点） |
可通过设定选择各个控制输入 ＜无电压接点输入＞ 接点（继电器，开关等）或 无接点（晶体管，光电耦合器等） 与COM端短接时为ON ＜＋COM/－COM 共用 电压输入＞（订购时指定） 接点（继电器，开关等）或 无接点（晶体管，光电耦合器等） 当在输入端子和COM端子之间施加电压时，将其视为ON。 额定电压:DC 27.6 V 以下 ON条件:DC 9 V 以上（DC 24 V时负载电流 约 10 mA） OFF条件:DC 3 V 以下 |
|---|---|
| 外部输出信号 （5点） |
可通过设定选择各个控制输出 漏型（NPN）/ 源型（PNP）共用 PhotoMOS继电器输出。 Vceo = 30 V, Ic = 50 mA |
| 接口 | |
| 485 | RS-485（Modbus-RTU或UNI-Format）, SI/F, USB |
|---|---|
| SIF | SI/F 2线式串行接口 |
| USB | USB接口 |
| 一般性能 | |
| 电源电压 | DC 24 V（±15%） |
|---|---|
| 消耗电力 | 4 W typ. |
| 使用条件 | 使用温度范围：-10℃ ～ ＋50℃ 保存温度范围：－20℃ ～ ＋85℃ 湿度：85% RH 以下（无凝露） |
| 外形尺寸 | 65(W)×94(H)×108(D) mm （不含凸起部分） |
| 重量 | 约 370 g |
| 符合CE标准 | EMC 指令 EN61326-1 |
| 附属品 | |
| 使用说明书 | 2 |
|---|---|
| 跳线 | 2 |
| 电源接头 | 1 |
| 小型螺丝刀 | 1 |
| 各種输入/输出接头 | 1 |
| RS-485接头 | 1 |
| 其他部件 | |
| CN7B | 电源接头（同附属品） |
|---|---|
| CN7D | 输入/输出接头（同附属品） |
| CN7C | RS-485接头 |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
