仕 様 |
| 適用変換器 ・・・・・・・・・・ ストレンゲージ式変換器（350Ω系変換器4ヶ並列接続可能） |
| ブリッジ電圧 ・・・・・・・・・ DC2.5、5、10、（背面スイッチにより選択可能） |
|
定格出力 ・・・・・・・・・・・ 電圧0～±10V、負荷抵抗2KΩ以上、 電流4～20mA、負荷抵抗500Ω以下 |
| ゼロ調整範囲 ・・・・・・・・・ 約-1.15mV/V～+1.03mV/V |
| ＴＡＲＥ(粗調) ・・・・・・・ 16ステップディップロータリースイッチ |
| ＺＥＲＯ(微調) ・・・・・・・ 20回転トリマによる |
|
感度調整範囲 ・・・・・・・・・ 約±0.34mV/V～±10.21mV/Vの範囲の入力を定格(10Ｖ)にできる (ブリッジ電圧10Vにて) |
| ＧＡＩＮ(粗調) ・・・・・・・ 16ステップディップロータリースイッチ |
| ＳＰＡＮ(微調) ・・・・・・・ 20回転トリマによる |
| オートゼロ機能(NTS-1260) |
| オートゼロ範囲 ・・・・・・・ ±10V |
| 分解能 ・・・・・・・・・・・ 12bit(±1/2000) |
| オートゼロ指令 ・・・・・・・ 全面パネルスイッチおよび外部信号による (パルス幅50mS以上負パルス) |
| 校正値 ・・・・・・・・・・・・ 0.5mV/Vおよび1.0mV/V±0.2％ |
| 非直線性 ・・・・・・・・・・・ 0.01％F.S.以内 |
| 応答周波数特性 ・・・・・・・・ 減衰傾度約-12dB/oct(ベッセル型) |
| １Ｈｚ ・・・・・・・・・・・ S/N比：0.7μVp-pRTI以下(入力換算値) |
| １ＫＨｚ ・・・・・・・・・・ S/N比：6μVp-pRTI以下(入力換算値) |
| 使用温度範囲 ・・・・・・・・・ -10～+40℃ |
| 温度変化による影響 |
| 零点移動 ・・・・・・・・・・ ±0.4μV/℃ RTI 以内（NTS-1260） ±0.2μV/℃ RTI 以内（NTS-1270） |
| 感度変化 ・・・・・・・・・・ ±0.01％F.S./℃以内 |
| 使用電源 ・・・・・・・・・・・ AC100V±10V 50/60Hz、約10VA |
| 重量 ・・・・・・・・・・・・・ 約1.2kg |
|

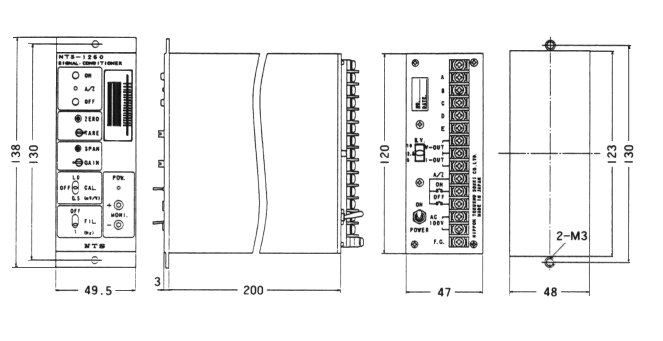

寸 法 図 | |
|
