日本NTS 扭力传感器/扭矩传感器TCF


仕　　様

定格容量　・・・・・・・・・・・　0.2N・m～5000N・m

定格出力　・・・・・・・・・・・　1mV/V±1％（0.2N・mは0.7mV/V）

非直線性　・・・・・・・・・・・　0.3％R.O.（0.2N・m～5N・mは0.5％R.O.）

ヒステリシス　・・・・・・・・・　0.3％R.O.（0.2N・m～5N・mは0.5％R.O.）

繰り返し性　・・・・・・・・・・　0.2％R.O.

推奨入力電圧　・・・・・・・・・　10V（0.2N・m、0.5N・mは5V）

最大入力電圧　・・・・・・・・・　18V（0.2N・m、0.5N・mは10V）

入出力抵抗　・・・・・・・・・・　350Ω±1％

絶縁抵抗　・・・・・・・・・・・　2000MΩ以上

温度による零点の影響　・・・・・　±0.01％R.O./℃

温度による出力の影響　・・・・・　±0.01％/℃

許容過負荷　・・・・・・・・・・　120％R.C.

ケーブル　・・・・・・・・・・・　φ10、4芯シールドケーブル3m（500N・m以上）
　　　　　　　　　　　　　　　　　φ6、4芯シールドケーブル3m（1～200N・m）
　　　　　　　　　　　　　　　　　φ3、4芯シールドケーブル3m（0.2～0.5N・m）

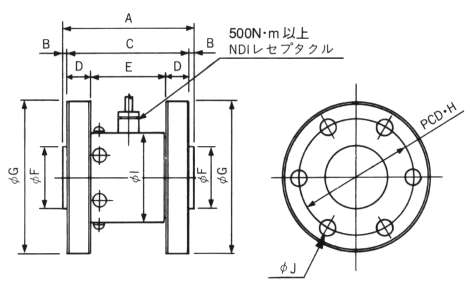

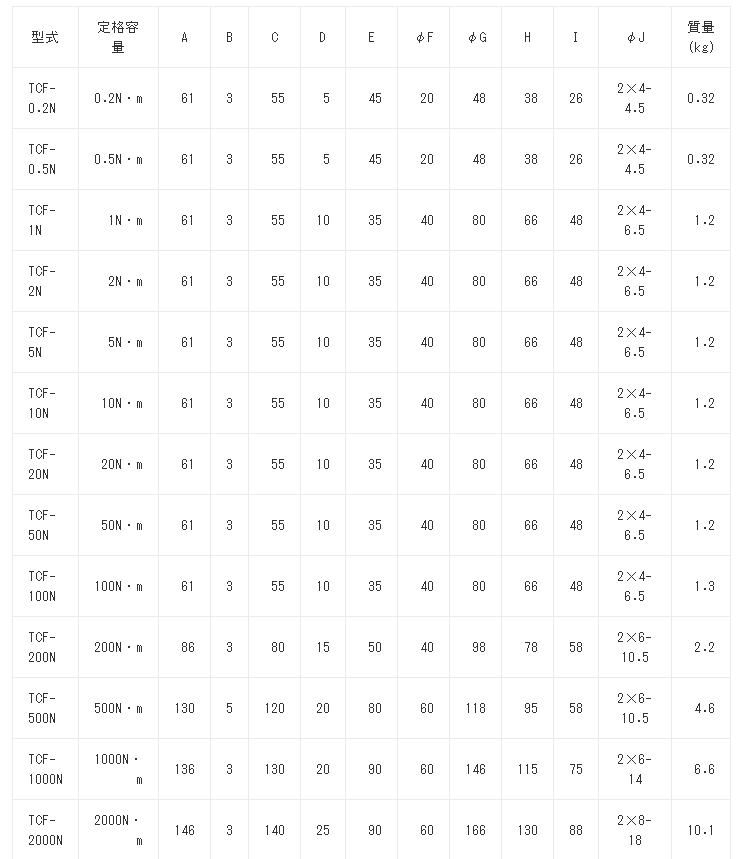

寸　法　表

＊質量はケーブル3mを含みます。
