型式 |
定格容量 |
|
LCM-20N |
20N |
2.039kgf |
LCM-50N |
50N |
5.099kgf |
LCM-100N |
100N |
10.19kgf |
LCM-200N |
200N |
20.39kgf |
LCM-500N |
500N |
50.99kgf |
LCM-1KN |
1kN |
101.9kgf |
LCM-2KN |
2kN |
203.9kgf |
LCM-5KN |
5kN |
509.9kgf |
LCM-10KN |
10kN |
1.019tonf |
LCM-20KN |
20kN |
2.039tonf |
|
仕 様 |
| 定格容量 ・・・・・・・・・・・ 20N～20kN |
| 定格出力 ・・・・・・・・・・・ 2mV/V±1％（20N～100Nは1mV/V） |
| 非直線性 ・・・・・・・・・・・ 0.05％R.O.（20N～100Nは0.1％R.O.） |
| ヒステリシス ・・・・・・・・・ 0.05％R.O.（20N～100Nは0.1％R.O.） |
| 繰り返し性 ・・・・・・・・・・ 0.03％R.O. |
| 推奨印加電圧 ・・・・・・・・・ 10V（20N～100Nは5V） |
| 許容印加電圧 ・・・・・・・・・ 18V（20N～100Nは10V） |
| 入出力抵抗 ・・・・・・・・・・ 350Ω±1％ |
| 絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上 |
| 温度補償範囲 ・・・・・・・・・ -10～+70℃（20N～100Nは-10～+60℃） |
| 許容温度範囲 ・・・・・・・・・ -20～+80℃（20N～100Nは-10～+60℃） |
| 温度による零点の影響 ・・・・・ ±0.01％R.O./℃ |
| 温度による出力の影響 ・・・・・ ±0.01％/℃ |
| 許容過負荷 ・・・・・・・・・・ 120％R.C. |
| ケーブル ・・・・・・・・・・・ φ6、4芯シールドケーブル3m（200N～20kN）、 φ3、4芯シールドケーブル3m（20N～100N） |
|

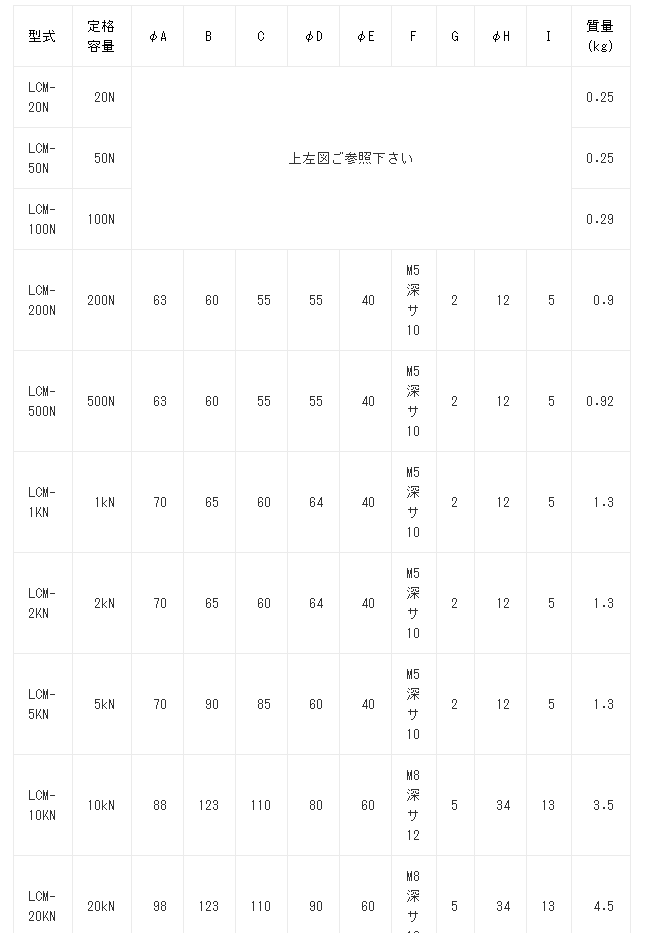

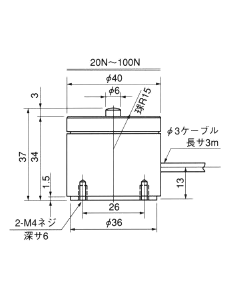

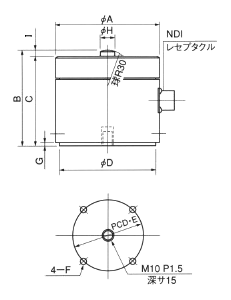

寸 法 表 | |
|
|
 |
|
＊仕様及び寸法は予告無く変更する場合があります。 |
